Wykrywacz przedłużonego złożenia w pistolecie
Trenując samemu , wielokrotnie miałem problem z przedłużanymi złożeniami. Z racji braku trenera, samemu ciężko zauważyć że przedłużam trzymanie broni.
Pewnego dnia postanowiłem zbudować urządzenie które nauczy mnie nawyku nie przekraczania zadanego czasu oddawania strzału.

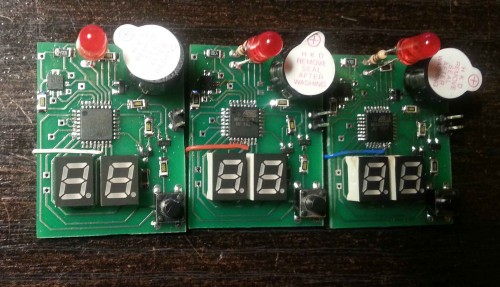

Do tego celu jak zwykle użyłem Atmega 88 i akcelerometru. Płytkę tym razem dałem wykonać specjalistom bo już nie miałem siły robić tego samemu.
No więc wszystko działa tak :
Podłączam do urządzenia zasilanie(kto tam co ma- ja używam baterii lipo) – ustawiam za pomocą przycisku(naciskając krótko) czas po jakim urządzenie ma mi dać znać dźwiękiem(buzzer) bądź diodą led że złożenie jest przedłużone. Następnie przyczepiam urządzenie do pistoletu w pozycji pionowej. Ja używam rzepu – przyczepiam urządzenie na płaskiej stronie rękojeści pistoletu. Gdy urzadzenie już przymocowane do pistoletu trzeba skalibrować akcelerometr. W tym celu trzeba przytrzymać przycisk do momentu aż kropki na wyświetlaczu zaczną mrugać. W tym momencie należy ustawić pistolet w takiej pozycji od której będzie następowało rozpoczęcie odliczania.
Gotowe 🙂

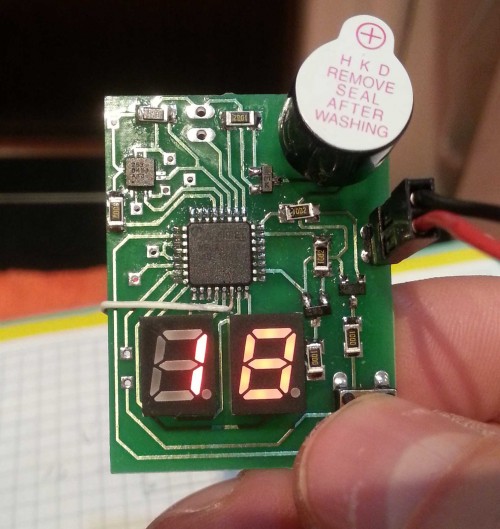

Teraz wystarczy robić złożenia tak jak zwykle – urządzenie za pomocą akcelerometru samo rozpozna oparcie na blacie a w momencie podniesienia pistoletu ponad skalibrowany kąt rozpocznie odliczanie zadanego czasu na wyświetlaczu led. Po upływie czasu buzzer i dioda LED dadzą nam znać że czas został przeroczony.

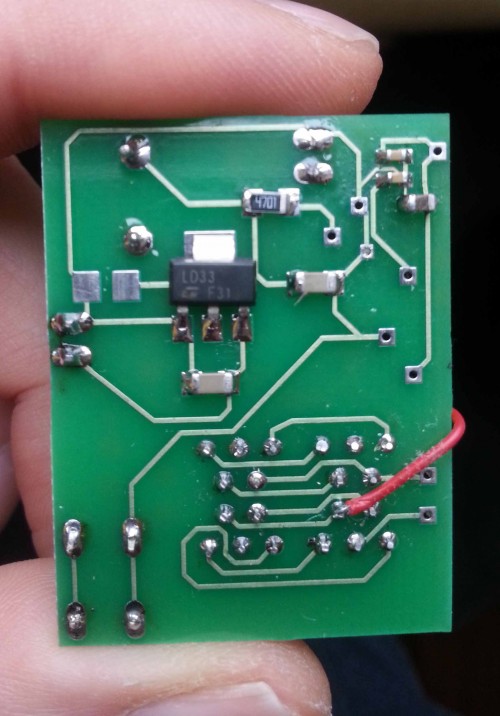

Jak pewnie zauważyliście jestem gamoniem… 🙂 w Eaglu nie zauważyłem że jedna linia jest nie podłączona (była podciągnięta ale się nie połączyła) i stąd kabelek.
Urządzenie działa całkiem nieźle 🙂
Schemat + płytka + program
